Барраж и охрана прилегающих объектов
В горнодобывающей отрасли и при глубоком строительстве часто возникает необходимость изолировать участки от подземных вод. Барраж решает эту задачу с помощью водонепроницаемых завес, которые создают искусственный барьер. Такая конструкция не только снижает уровень влаги внутри защищаемой зоны, но и ограничивает её влияние на расположенные рядом участки.
Суть метода заключается в создании замкнутого или линейного контура из материалов с низкой водопроницаемостью. Внутри такого контура вода откачивается или отводится дренажными системами, а снаружи уровень остаётся близким к естественному или слегка повышается из-за подпора. Это позволяет сохранить ресурсы подземных вод за пределами участка и уменьшить затраты на осушение.
Принцип действия барража
Барражные устройства делят на несколько типов в зависимости от способа создания. Инфузионные завесы формируют путём заполнения узких траншей глиной или глиноцементным раствором до водоупорного слоя. Инъекционные варианты используют растворы, которые нагнетают в поры грунта под давлением. Криогенные решения замораживают воду в породе, а шпунтовые опираются на металлические или железобетонные элементы.
Каждый тип выбирают с учётом геологических условий. В песчаных и гравелистых грунтах чаще применяют инфузионные и шпунтовые решения, потому что они обеспечивают надёжную герметизацию. В скальных массивах с трещинами предпочтительны инъекционные или криогенные варианты, способные проникать в узкие разломы.
Барраж не только защищает саму выработку, но и снижает риск подтопления соседних территорий. Когда вода не может свободно перетекать через контур, её движение ограничивается, что предотвращает размыв оснований расположенных поблизости зданий и сооружений. В результате фундаменты соседних объектов остаются в стабильных условиях без резких изменений влажности грунта.
Важно правильно рассчитать глубину и протяжённость завесы. Если барраж не достигает водоупора, вода может обтекать преграду снизу, поэтому в проектах часто используют совершенные завесы, заглублённые в водоупорный слой. Это обеспечивает максимальную эффективность и минимальное воздействие на окружающую среду.
Материалы для создания барражных завес
Выбор материала напрямую определяет надёжность барьера и его способность сохранять стабильность гидрогеологической обстановки за пределами участка. Глиноцементные смеси остаются одним из самых распространённых вариантов благодаря доступности и способности заполнять поры грунта. Бетонит добавляют для повышения пластичности и снижения водопроницаемости готовой завесы.

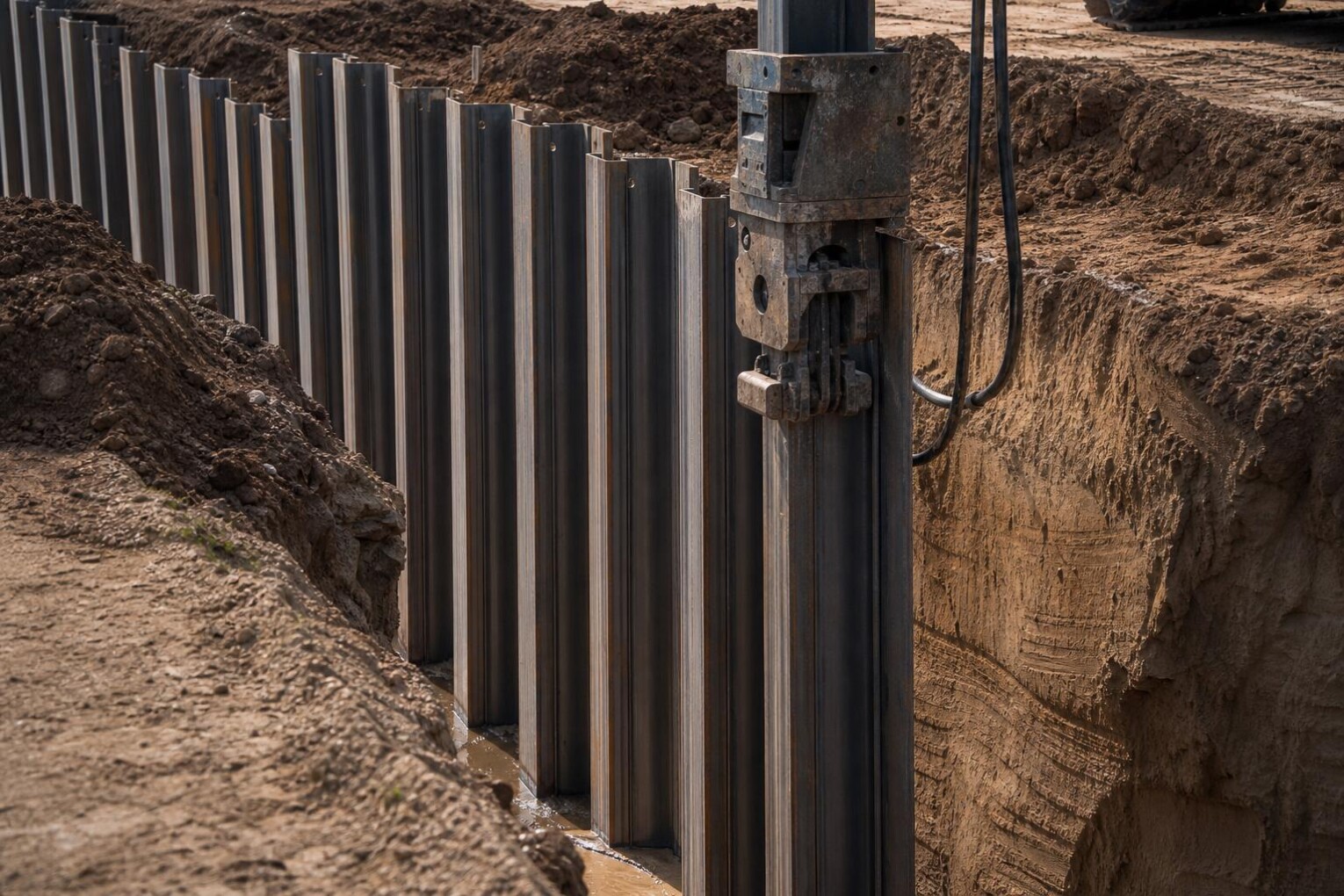

Инъекционные растворы на основе полимеров или силикатов натрия применяют там, где требуется проникновение в мелкие трещины скальных пород. Эти составы затвердевают после нагнетания и образуют прочный водоупорный экран. Металлические шпунты используют при необходимости быстрого монтажа и высокой механической прочности конструкции.
Правильный подбор материала позволяет минимизировать переток воды и сохранить естественный режим увлажнения грунтов за контуром работ.
Железобетонные элементы иногда комбинируют со шпунтовыми стенками для усиления в зонах с высокими нагрузками. Каждый материал проходит проверку на совместимость с местными грунтами и подземными водами, чтобы избежать химической деградации со временем.
| Материал | Коэффициент фильтрации | Основные преимущества | Типичные условия применения |
|---|---|---|---|
| Глиноцементная смесь | Низкий | Доступность, пластичность | Песчаные и супесчаные грунты |
| Полимерные гели | Очень низкий | Глубокое проникновение | Трещиноватые скальные массивы |
| Металлический шпунт | Близкий к нулю | Быстрый монтаж, прочность | Поверхностные и средние глубины |
| Силикатные растворы | Низкий | Химическая стойкость | Агрессивные подземные воды |
Долговечность завесы зависит от качества приготовления смеси и соблюдения технологии укладки. Регулярный контроль после завершения работ помогает вовремя выявить возможные участки утечек и при необходимости провести дополнительную инъекцию.
В условиях, когда соседние объекты расположены близко, материал выбирают с учётом возможного теплового или химического воздействия на фундаменты. Это позволяет избежать дополнительных деформаций почвы за пределами защищаемой зоны.
Мониторинг эффективности барражных завес

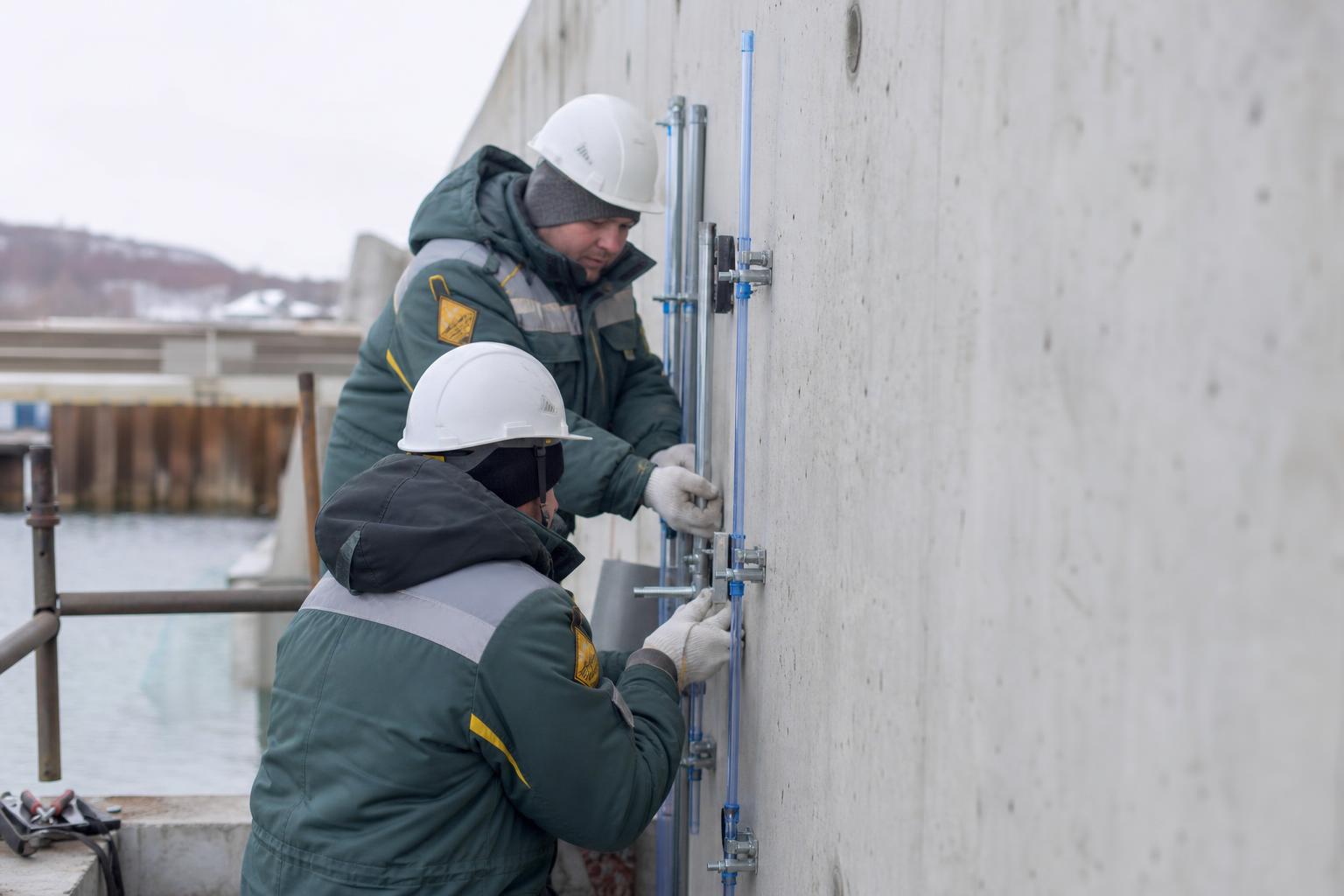

После завершения монтажа завесы специалисты организуют систему наблюдений за состоянием грунтовых вод. Для этого устанавливают сеть наблюдательных скважин и пьезометров по обе стороны контура. Регулярные замеры позволяют отслеживать перепад уровней и своевременно выявлять возможные утечки.
В процессе эксплуатации фиксируют не только высоту водяного столба, но и химический состав пробы. Изменения минерализации или появление новых компонентов могут указывать на нарушение целостности барьера. Такие данные помогают принять решение о проведении ремонтных инъекций или усилении отдельных участков.
Постоянный контроль позволяет сохранить баланс влаги в грунтах за пределами участка и предотвратить нежелательные деформации оснований соседних построек.
Современные методы включают использование автоматических датчиков, передающих сведения на удалённый сервер. Это сокращает время реакции на отклонения и снижает необходимость частых выездов на объект. В сложных геологических условиях дополнительно применяют геофизические исследования, например, электроразведку, чтобы оценить состояние завесы на глубине без вскрытия грунта.
Результаты мониторинга заносят в отчётные документы, которые передают заказчику и контролирующим органам. На их основании корректируют режим откачки или дренажа внутри контура. Такой подход обеспечивает долгосрочную стабильность и минимизирует риски для прилегающих территорий.
При выявлении локальных проблем проводят точечные инъекции или устанавливают дополнительные элементы шпунта. Это позволяет восстановить герметичность без полной переделки всей конструкции и сохранить экономическую эффективность проекта.
Сравнение методов устройства барражных завес
При подборе способа возведения завесы учитывают глубину залегания водоупора, тип грунта и сроки выполнения работ. Каждый подход обладает характерными особенностями, которые проявляются в процессе монтажа и последующей эксплуатации. Инъекционный метод позволяет проникать в узкие трещины, тогда как механические решения обеспечивают более высокую начальную прочность.
Механизированный способ с использованием шпунта подходит для участков с рыхлыми отложениями, где требуется быстрое перекрытие потока. Напротив, цементация через скважины даёт возможность работать на значительных глубинах без широкого вскрытия поверхности. Выбор зависит также от доступности оборудования и квалификации бригады.
В таблице ниже приведены ключевые различия между основными подходами. Данные позволяют оценить, какой вариант окажется предпочтительнее при конкретных геологических условиях и ограничениях по времени.
| Метод | Максимальная глубина | Скорость монтажа | Подходит для | Требования к грунту |
|---|---|---|---|---|
| Инъекционный | Высокая | Средняя | Трещиноватые породы | Наличие трещин |
| Шпунтовый | Средняя | Высокая | Рыхлые отложения | Пески, супеси |
| Глиноцементный | Средняя | Низкая | Глинистые грунты | Пластичные породы |
| Бетонный диафрагмовый | Высокая | Низкая | Глубокие котлованы | Разнообразные |
Стоимость реализации варьируется в зависимости от выбранного подхода и объёма работ. Инъекционные растворы часто требуют предварительных лабораторных испытаний, чтобы подобрать оптимальный состав. Механические конструкции, в свою очередь, нуждаются в проверке на коррозионную стойкость в агрессивных водах.
Комбинированные решения применяют при сложном строении массива, когда один метод не обеспечивает полной герметичности. Такой подход позволяет сочетать преимущества разных технологий и адаптировать проект под реальные условия площадки.
Проектирование барражных завес под конкретные условия
На этапе подготовки проекта инженеры анализируют особенности площадки, включая состав грунтов и глубину залегания водоупорного слоя. Это позволяет определить оптимальную конфигурацию конструкции и избежать избыточных затрат на излишне мощные решения. Учет гидрогеологических данных помогает предвидеть поведение потока после установки барьера.
Важным этапом становится согласование с надзорными инстанциями, где проверяют соответствие выбранного решения нормам безопасности. В сложных случаях прибегают к численным моделям, которые имитируют работу завесы в разных сценариях. Такие расчеты позволяют скорректировать толщину или состав материала до начала работ.
При проектировании учитывают также возможность последующего демонтажа или модернизации. Некоторые варианты допускают частичную разборку без ущерба для общей устойчивости участка. Это особенно актуально для временных объектов, где требуется гибкость в планировании.
Интеграция с другими инженерными элементами, такими как дренажные каналы или опорные конструкции, требует тщательной проработки узлов примыкания. Неправильное сопряжение может привести к локальным нарушениям герметичности. Поэтому на чертежах детально прорабатывают каждое соединение.
Итоговый проект включает рекомендации по последовательности работ и необходимому оборудованию. Это снижает вероятность задержек и помогает оптимизировать бюджет. Заказчик получает полный пакет документов для реализации и дальнейшего контроля.
Часто задаваемые вопросы
Какой метод устройства завесы подходит для трещиноватых пород?
Для трещиноватых пород чаще всего выбирают инъекционный подход, поскольку он обеспечивает проникновение раствора в узкие трещины и создает надежный барьер на значительной глубине. Такой вариант отличается средней скоростью монтажа и требует наличия трещин в массиве для эффективного распределения материала.
В чем различие между шпунтовым и глиноцементным методами?
Шпунтовый метод отличается высокой скоростью монтажа и лучше подходит для рыхлых отложений, таких как пески или супеси, с ограниченной максимальной глубиной. Глиноцементный вариант, напротив, характеризуется низкой скоростью работ и ориентирован на пластичные породы, где требуется более длительное время для набора прочности.
Бетонный диафрагмовый способ обеспечивает высокую глубину и подходит для глубоких котлованов в разнообразных грунтах, но требует низкой скорости монтажа из-за сложности технологического процесса.
Как часто проводят мониторинг после установки?
Мониторинг организуют сразу после завершения монтажа с помощью сети скважин и пьезометров. Регулярные замеры уровней и состава вод позволяют выявлять изменения и своевременно реагировать на возможные нарушения герметичности без частых выездов на объект.
Можно ли комбинировать разные методы на одном объекте?
Комбинированные решения применяют при сложном строении массива, когда один подход не обеспечивает полной герметичности. Это позволяет сочетать преимущества инъекционного и механического вариантов, адаптируя проект под реальные условия площадки и сохраняя экономическую эффективность.
Что влияет на выбор глубины завесы?
Выбор глубины зависит от залегания водоупорного слоя и типа грунта. Инъекционный и бетонный диафрагмовый методы позволяют достигать высокой глубины, тогда как шпунтовый и глиноцементный ограничены средней величиной, что учитывают при анализе гидрогеологических данных.
Заключение
Учет принципа работы, подбор подходящих материалов и сравнение методов позволяют создать надежную конструкцию, адаптированную к грунтовым условиям и требуемой глубине. Регулярный мониторинг после монтажа вместе с детальным проектированием помогает сохранить эффективность барьера на долгий срок и избежать неожиданных проблем.
Перед началом всегда анализируйте особенности участка и сопоставляйте варианты по скорости установки и совместимости с грунтом. Это снижает затраты и повышает качество результата. Обратитесь к опытным специалистам для подготовки проекта и начинайте работы уже сейчас, чтобы обеспечить долговечную защиту объекта.
